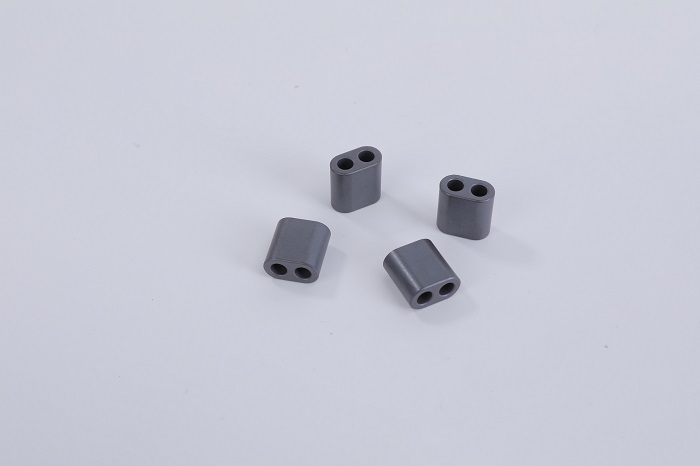

​在近期的一次技术回访中，志佳电子发现一个普遍而隐蔽的应用痛点：不少客户基于相同的双孔磁环，自己绕线后测试共模抑制比，结果与厂家提供的标称阻抗值相差甚远，甚至衰减20%以上。客户第一反应往往质疑磁环质量，但经志佳电子工程师现场排查，90%的问题出在绕线方式上。作为既懂材料又懂应用的双孔磁环厂家，我们特此针对绕线工艺发布本期技术动态，帮助客户真正发挥磁环的性能潜力。

痛点详细解读：双孔磁环的等效电路模型包含分布电容与漏感。当绕线过于松散或不均匀时，匝间分布电容急剧增加，导致高频等效阻抗下降。尤其是许多客户习惯性地将两根线并绕，或者绕线覆盖磁环表面积超过90%，这会使得磁环有效磁路长度发生变化，削弱磁导率。专业的双孔磁环厂家会提供最佳绕线建议：例如对于抑制150kHz-30MHz传导干扰，建议采用“双孔各穿一匝，反向绕制”的方案，且线束应紧贴磁环内壁均匀排布，覆盖面积控制在70%以内。志佳电子技术团队实测显示，同一批R10K双孔磁环，规范绕法下100MHz阻抗为260Ω，而错误绕法直接降至180Ω。

为彻底解决这一“隐形失配”问题，志佳电子作为双孔磁环厂家专门制作了绕线教学视频及图文指南，随样品免费提供。指南中明确区分了单线双匝、双线并绕、正反交叉绕等不同绕法的适用场景。例如某医疗设备客户，其电源端口干扰在5MHz附近高达20dBμV，原先自行绕制双孔磁环几乎无效；根据志佳电子建议改为“每个孔单独穿绕一匝，两股线在磁环外侧交叉出线”后，干扰直接降至限值以下8dB。客户感慨道：“原来双孔磁环厂家提供的不是铁氧体，而是一整套应用方案。”

同时，志佳电子研发团队也推出一款预绕制成品双孔磁环组件，针对常见线径和圈数做标准化封装，免去客户自行绕线的不确定性。作为从材料配方到应用指导全链条覆盖的双孔磁环厂家，我们相信：好产品必须配好方法。如果您也遇到绕线后效果打折的怪圈，欢迎联系志佳电子索取绕线规范手册，让每一颗双孔磁环都工作在最优状态。
